Кейс №5

ЗАДАЧА:

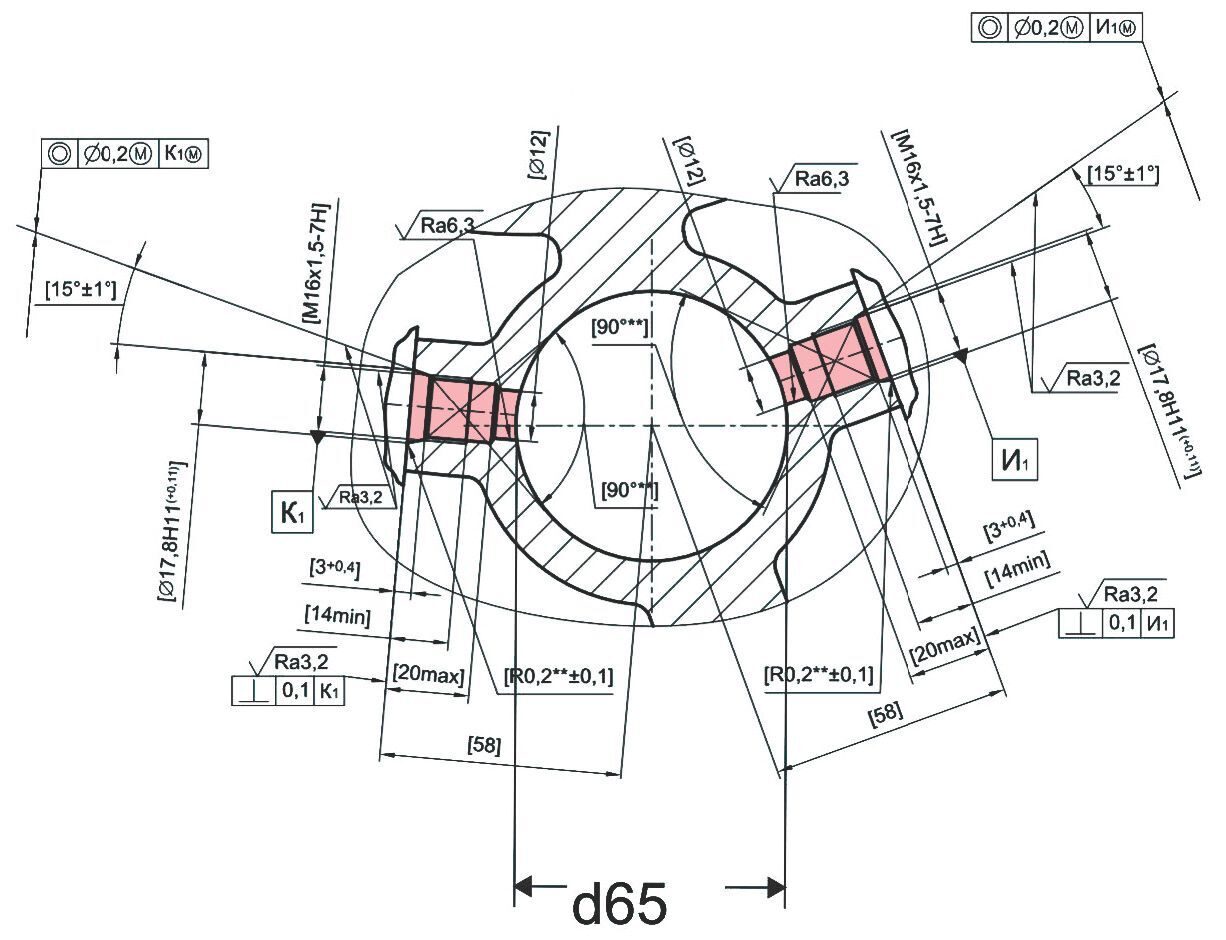

Обработать одним инструментом два ступенчатых отверстия D12+0,43/D14,5+0,18(под резьбу М16х1,5)/фаска <15°±1° D17,8Н11 на длине 3+0,4;
выдерживая скругления R0,2±0,l; шероховатость поверхностей Ra6,3 и R3,2 и другие техтребования КД.
Деталь - крышка.
Материал - чугун СЧ20. Твердость НВ 101 =143-255 МПа.

РЕШЕНИЕ:

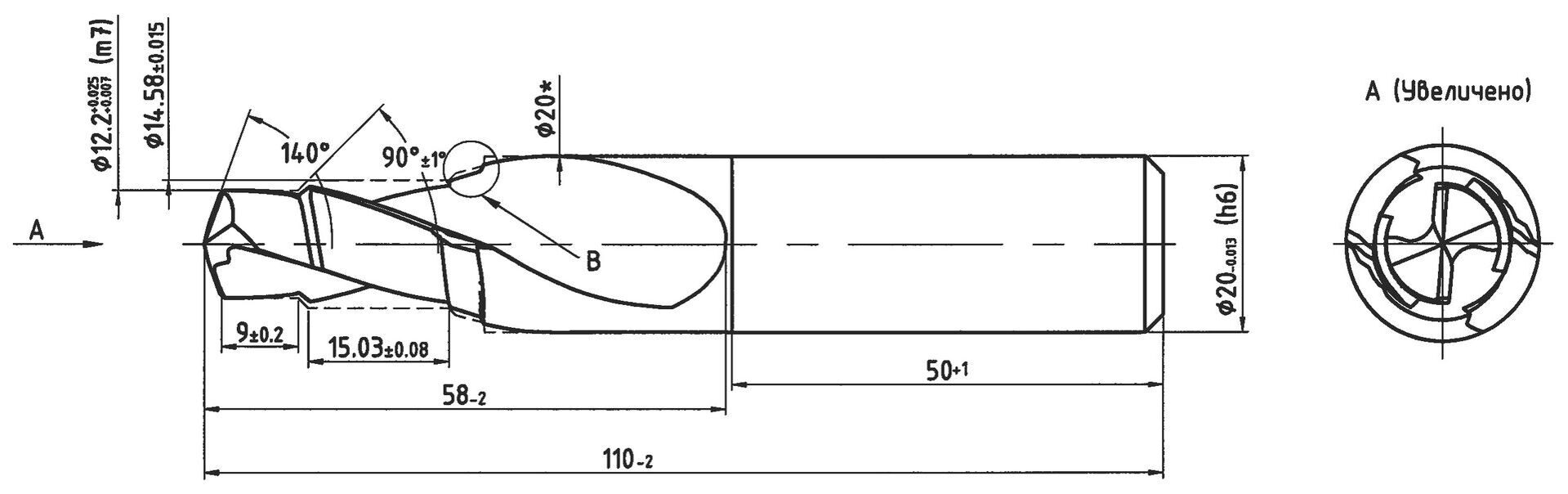

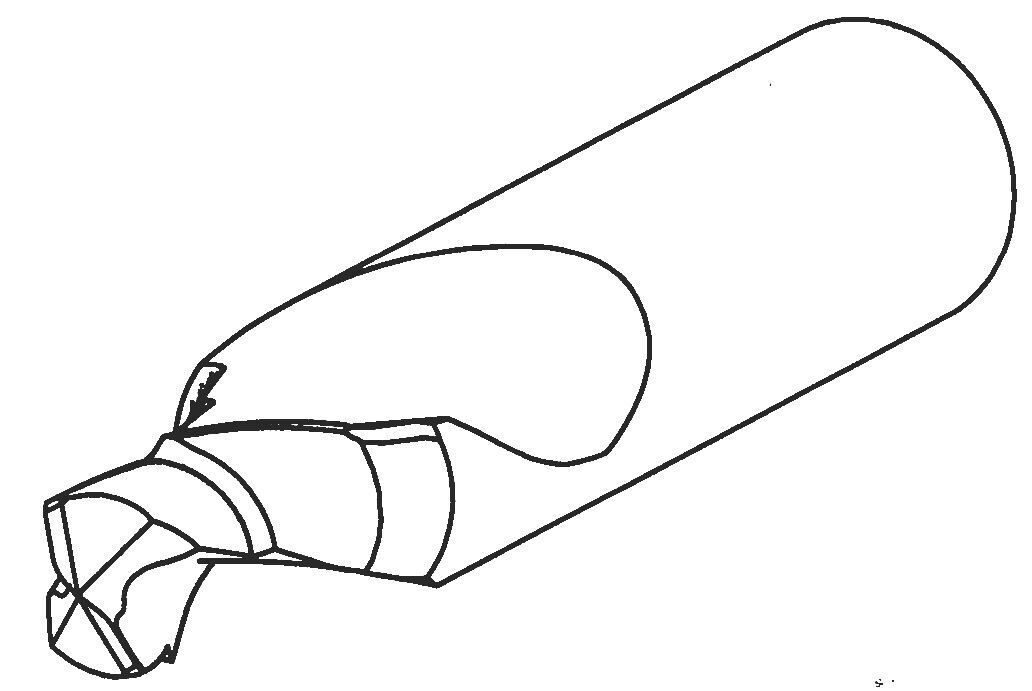

Инструмент - сверло ступенчатое твердосплавное со спиральными стружечными канавками ANAJ-1114B-SDN. Z=2. Покрытие PVD - пАСо.
