Кейс №36

ЗАДАЧА:

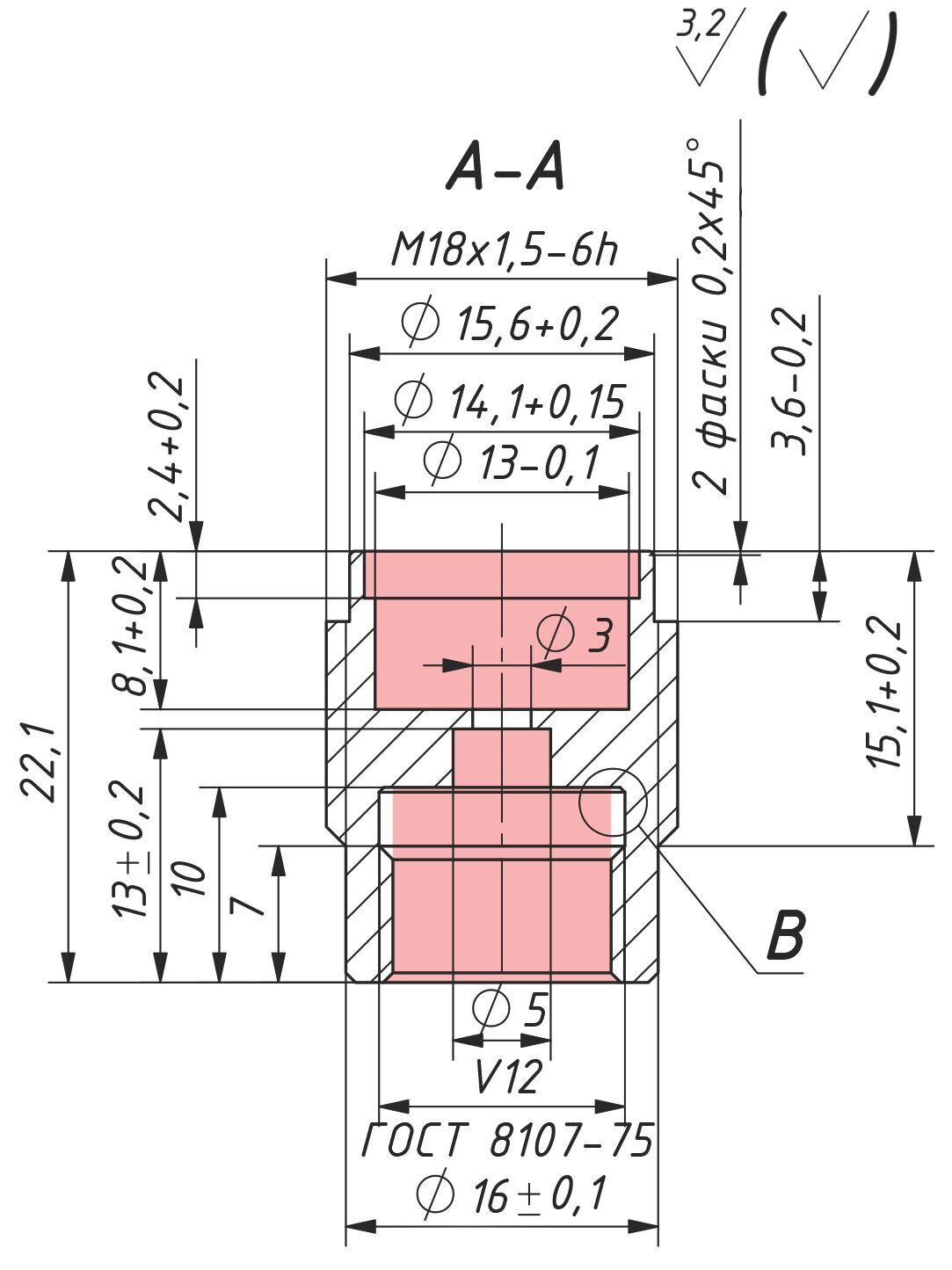

Обработать внутренние поверхности детали - D13-0,1; D14,1+0,15; D5; D11,25 (под резьбу V12) в соответствии с требованиями КД.

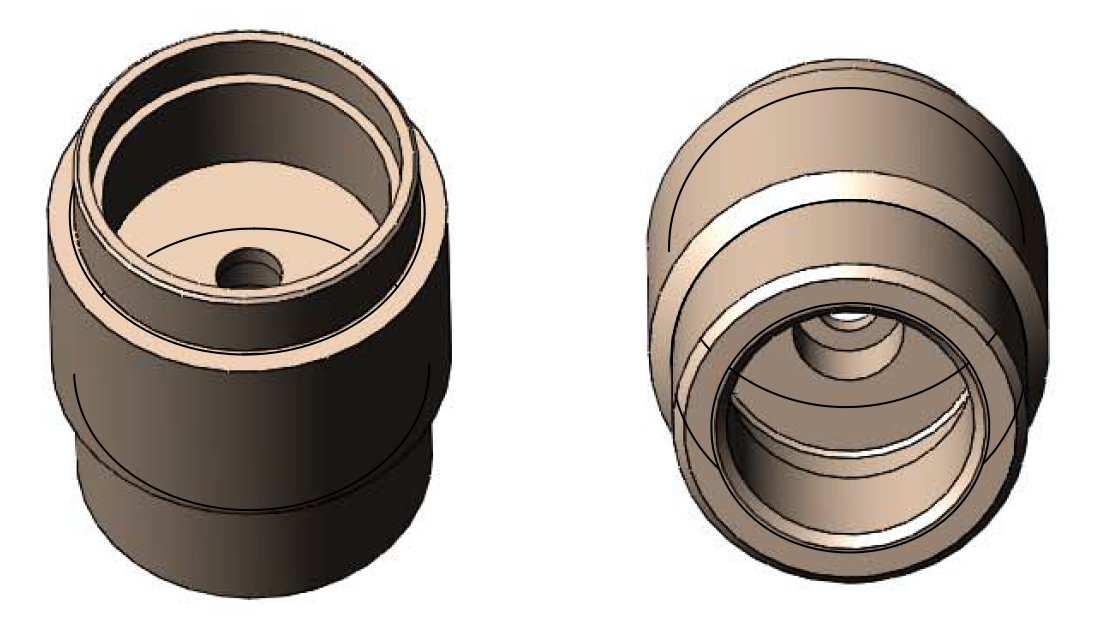

Деталь - корпус.
Материал - латунь Л63 ГОСТ2060-90.
Твердость - НВ 10-1 = 130 Мпа.

РЕШЕНИЕ:

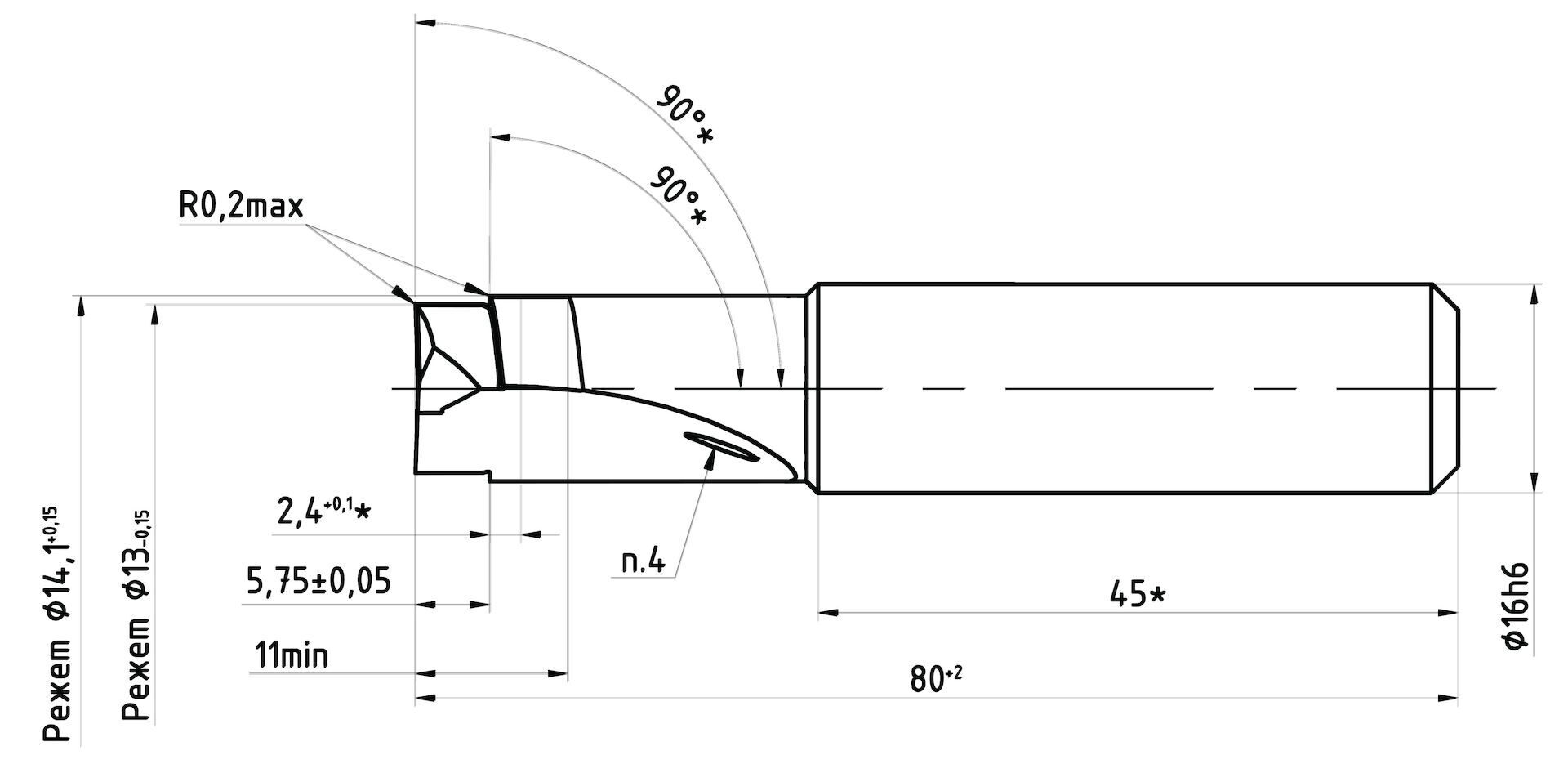

Комплект инструментов: 1. для обработки отверстий D13-0,1 х D14,1+0,15 - сверло цельное твердосплавное с углом в плане 180° с прямыми стружечными канавками и каналами для внутреннего подвода СОЖ ANАJ-3415В. Z=2. Без покрытия.

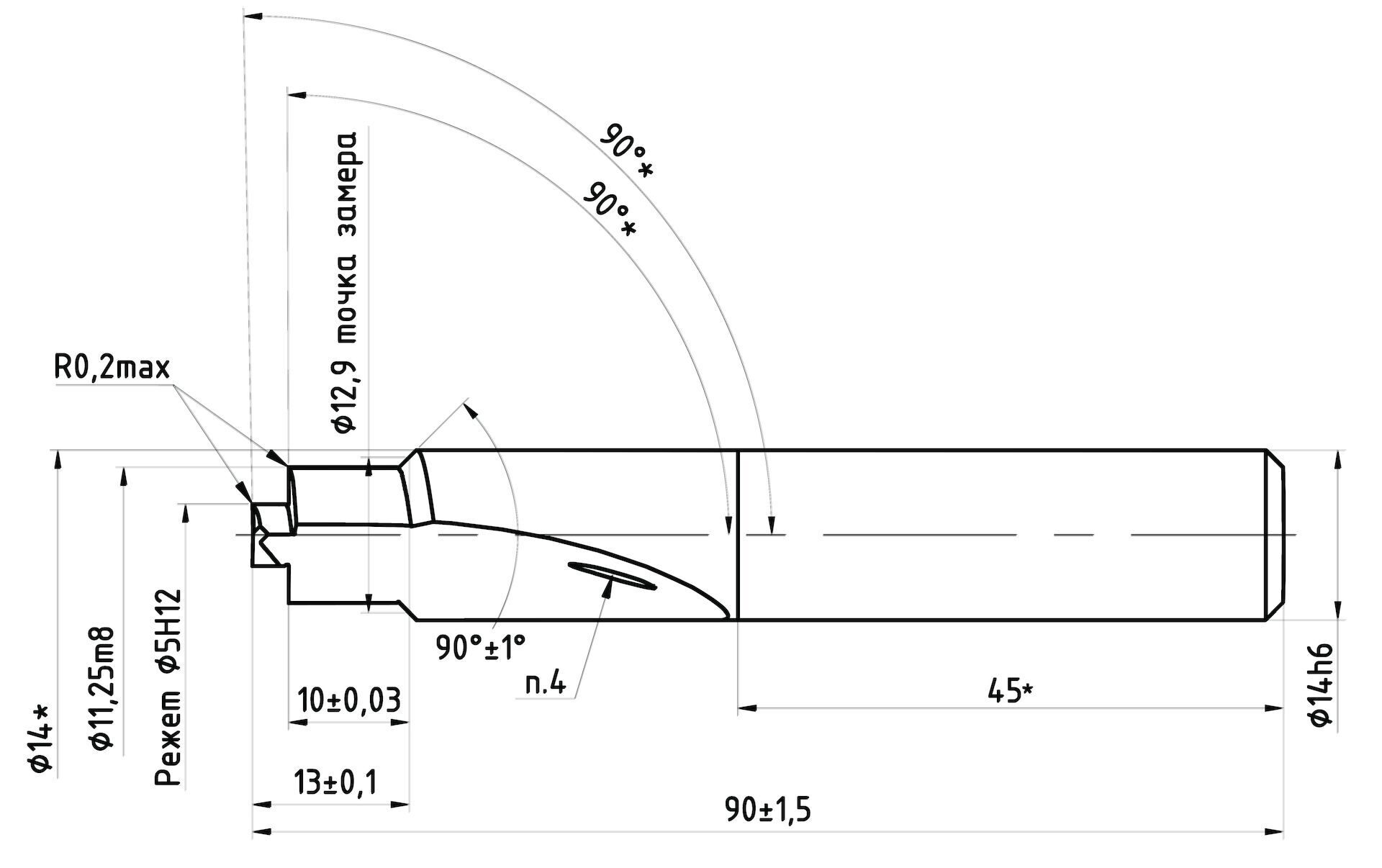

2. для обработки отверстий D5 х D11,25 (под резьбу V12) и фаски 0,2x45° - сверло цельное твердосплавное с прямыми стружечными канавками и каналами для внутреннего подвода ANAJ-3418B. Z=2. Без покрытия.

ЭФФЕКТ:
- сокращение количества проходов и инструментов,
- уменьшение времени обработки,
- удовлетворительная стойкость инструмента,
- возможность восстановления инструмента,
- снижение себестоимости изготовления детали.
