Кейс №33

ЗАДАЧА:
Обработать за один проход отверстие D11 (под резьбу М12х1) с фаской 1x45°, нарезать торцовую канаву глубиной 1,5 мм (выдерживая угол 42°), зацентровать торец под последующее сверление отверстия D4,5мм.

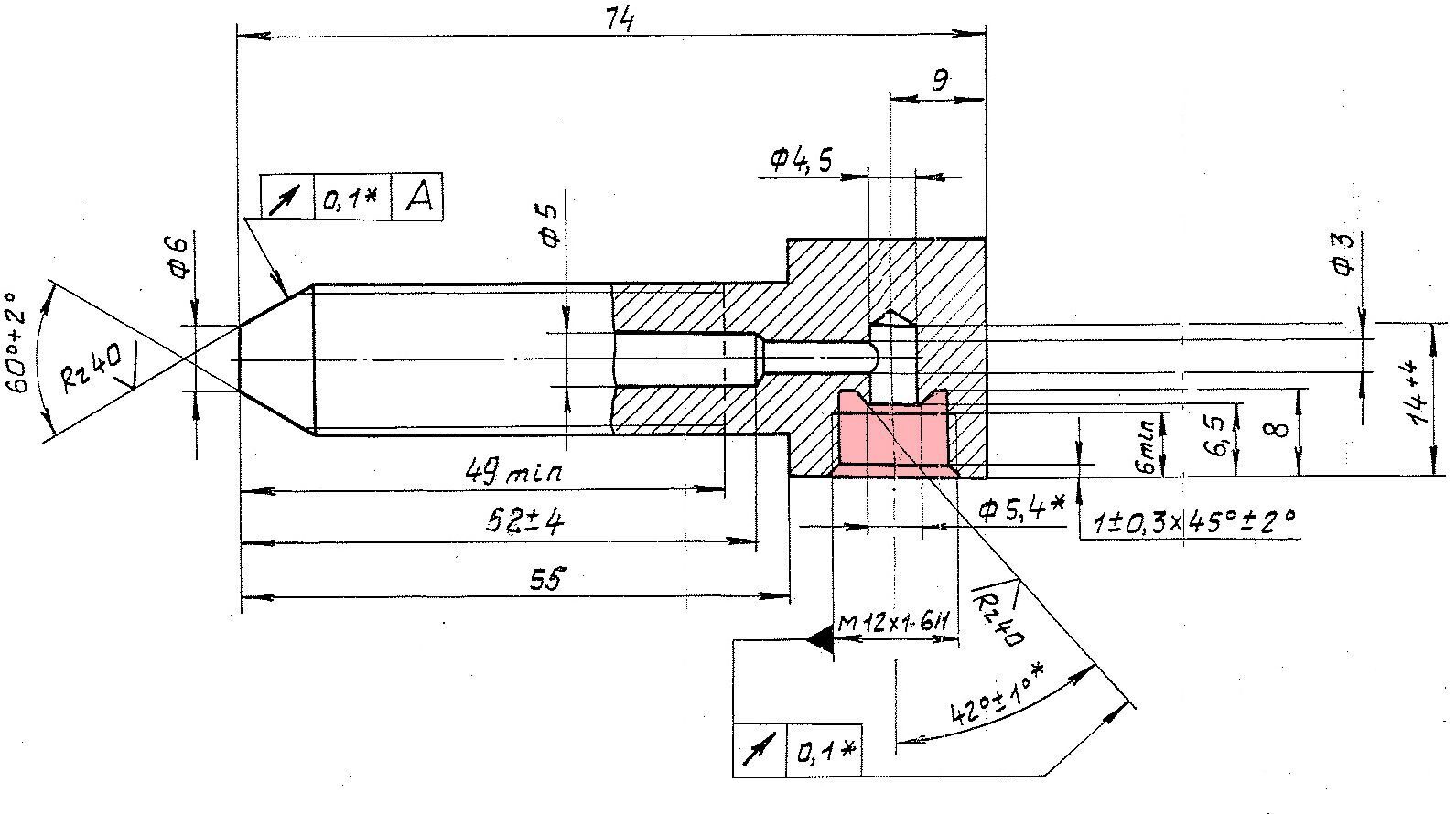

Деталь - ниппель. Материал - латунь Л С56-22 ГОСТ2060—73.
Оборудование - токарный станок с ЧПУ и приводным инструментом.

РЕШЕНИЕ:

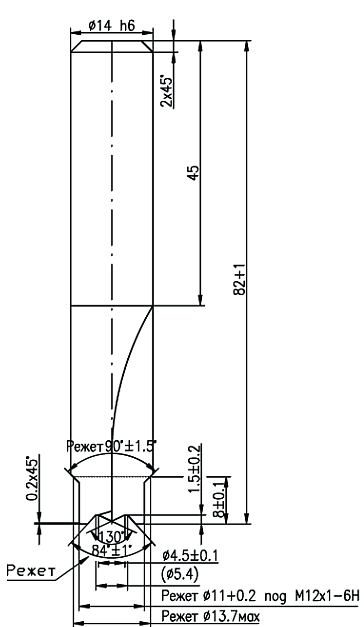

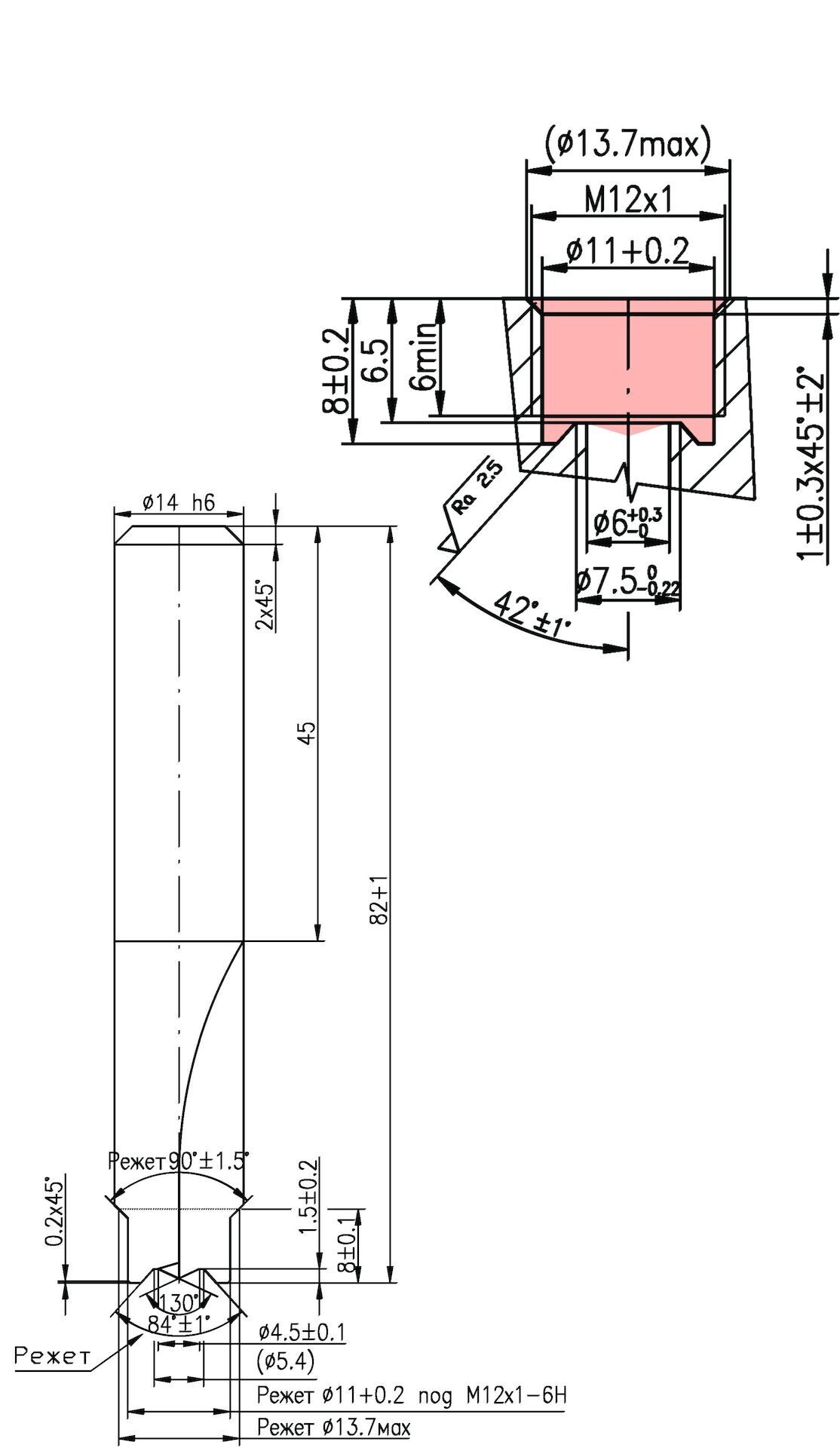

Инструмент - сверло твердосплавное ANAJ-13920.0-SD11000/840. Z=2 с PVD покрытием.

ЭФФЕКТ:
- обеспечение требований КД,
- сокращение количества проходов и инструментов,
- сокращение времени обработки,
- снижение себестоимости изготовления детали.
