Кейс №3

ЗАДАЧА:

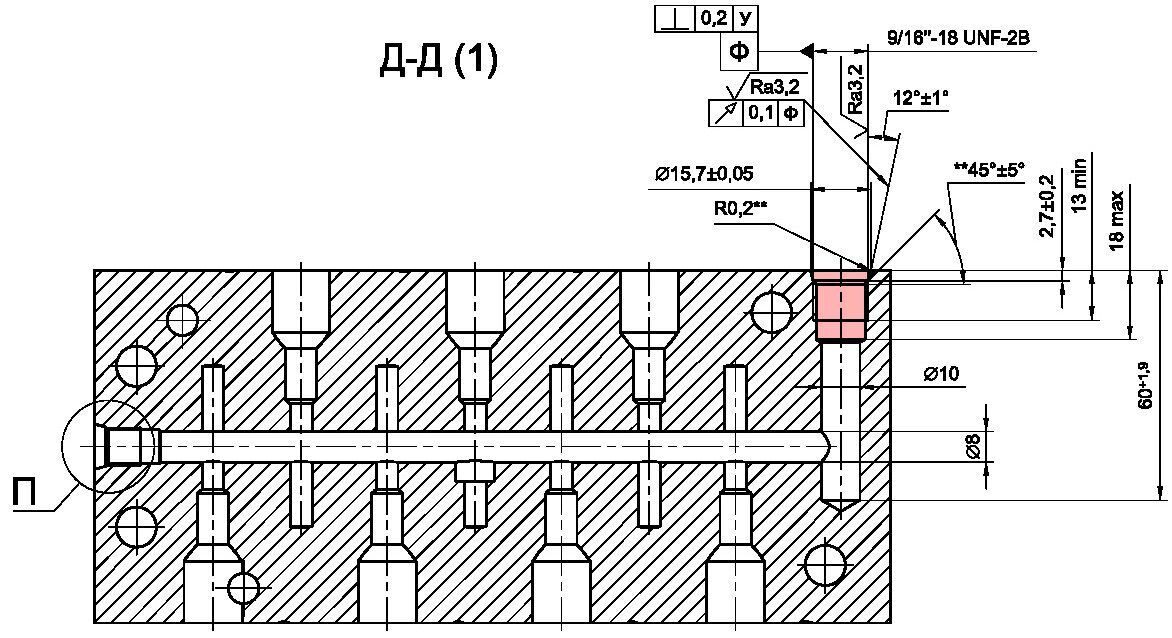

Сверлить ступенчатое глухое отверстие D13 (под резьбу 9/16"-18 UNF-2B) / конус <24°±1° * L=2,7±0,2 *D15,7±0.05 за один проход выдерживая фаски, радиуса скруглений, шероховатость и другие технические требования в соответствии с КД.
Деталь - корпус.
Материал - высокопрочный чугун ВЧ50-2 ГОСТ 7293-85. Твердость -170...230 НВ. Оборудование - фрезерный обрабатывающий центр с ЧПУ.

РЕШЕНИЕ:

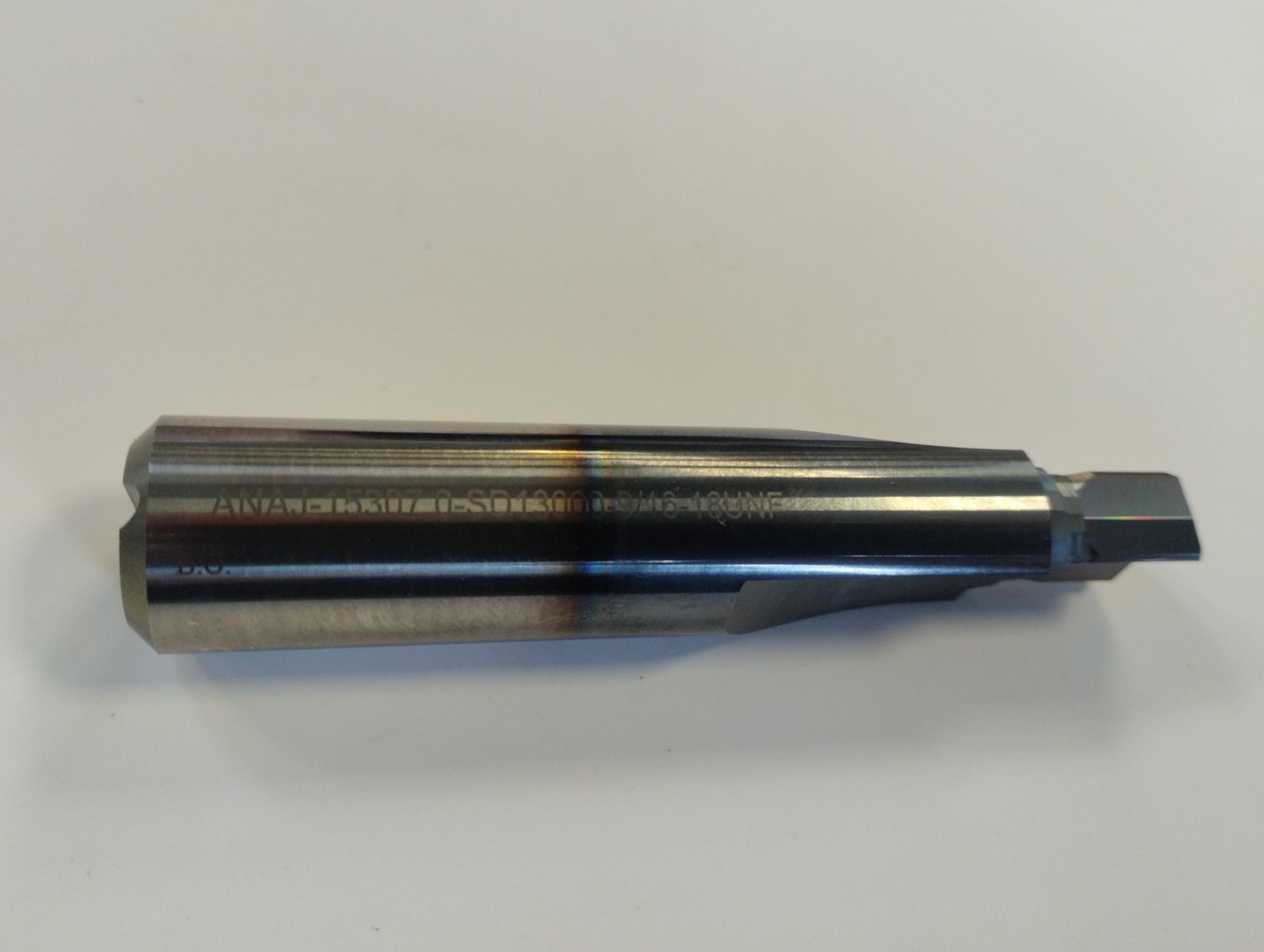

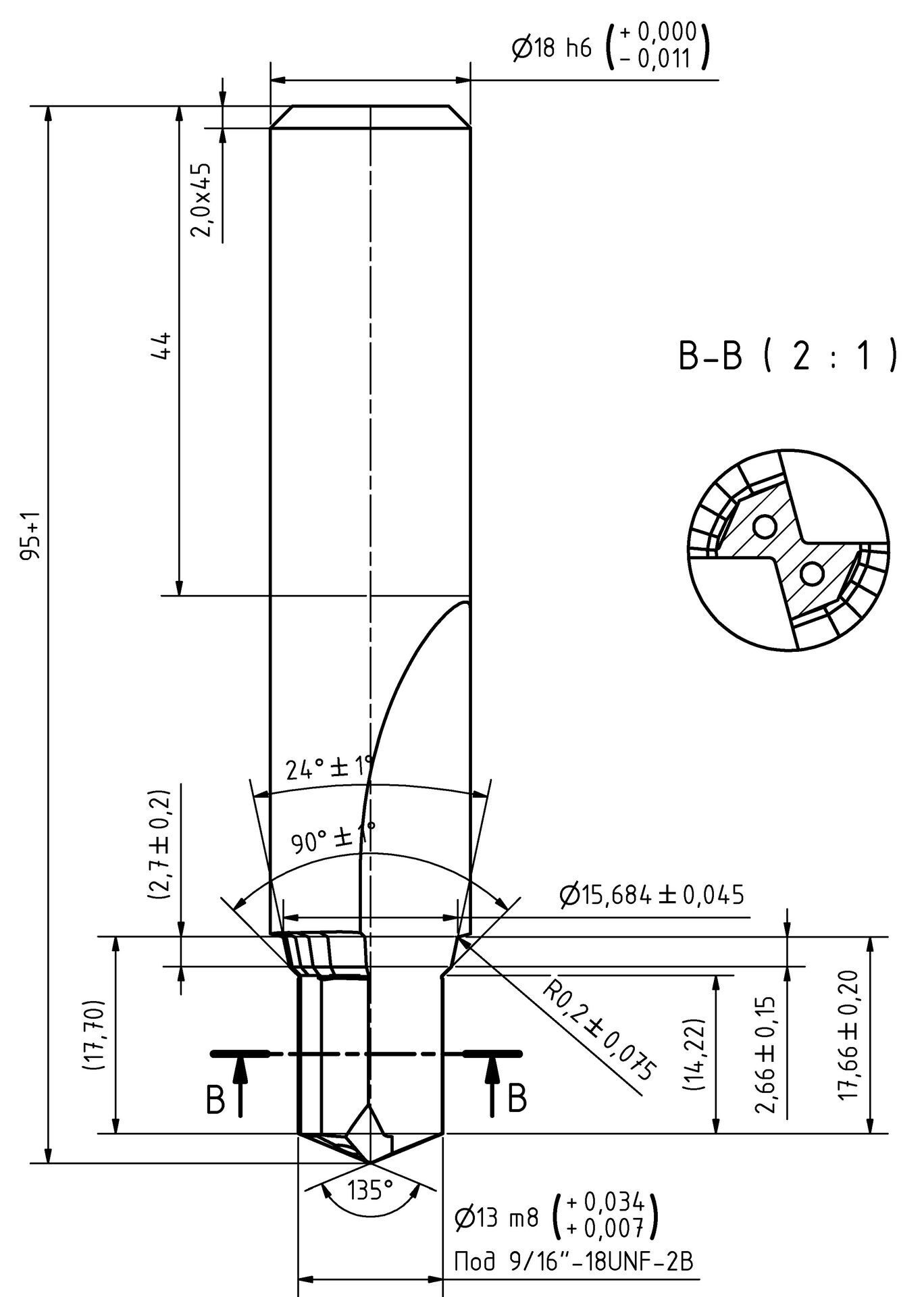

Инструмент - сверло твердосплавное ступенчатое ANAJ-15307.0- SD13000-9/16-18UNF с прямыми стружечными канавками и каналами для внутреннего подвода СОЖ. Z=2.
Износостойкое PVD покрытие - AITiN.
