Кейс №29

ЗАДАЧА:

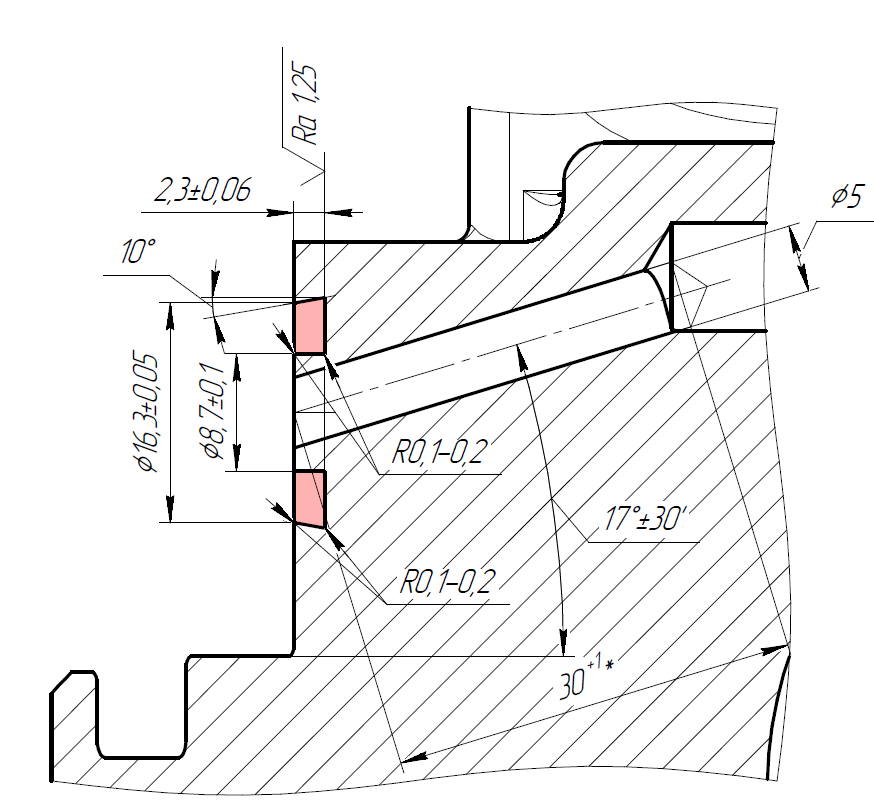

Чистовая обработка одной стороны паза типа ласточкин хвост шириной 3,8 мм глубиной 2,3±0,06 мм выдерживая угол 10°, радиус Р0,1...0,2 мм и шероховатость Ra1,25.
Деталь - корпус насоса. Материал - чугун ВЧ45 ГОСТ 7293-85, ЧВГ45 ГОСТ 28394-89. Твердость-140...225 НВ.
Оборудование - фрезерный станок с ЧПУ.

РЕШЕНИЕ:

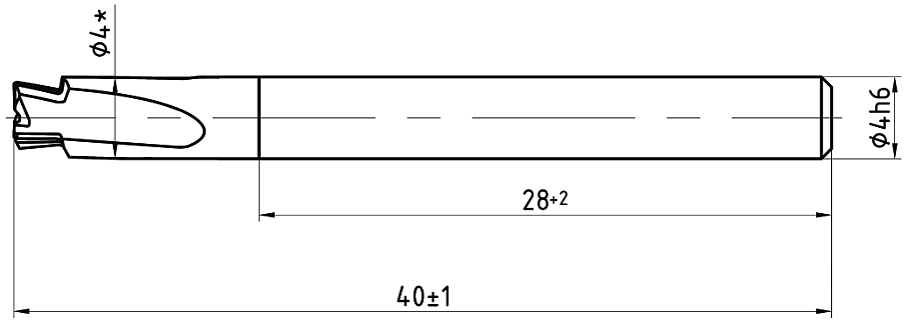

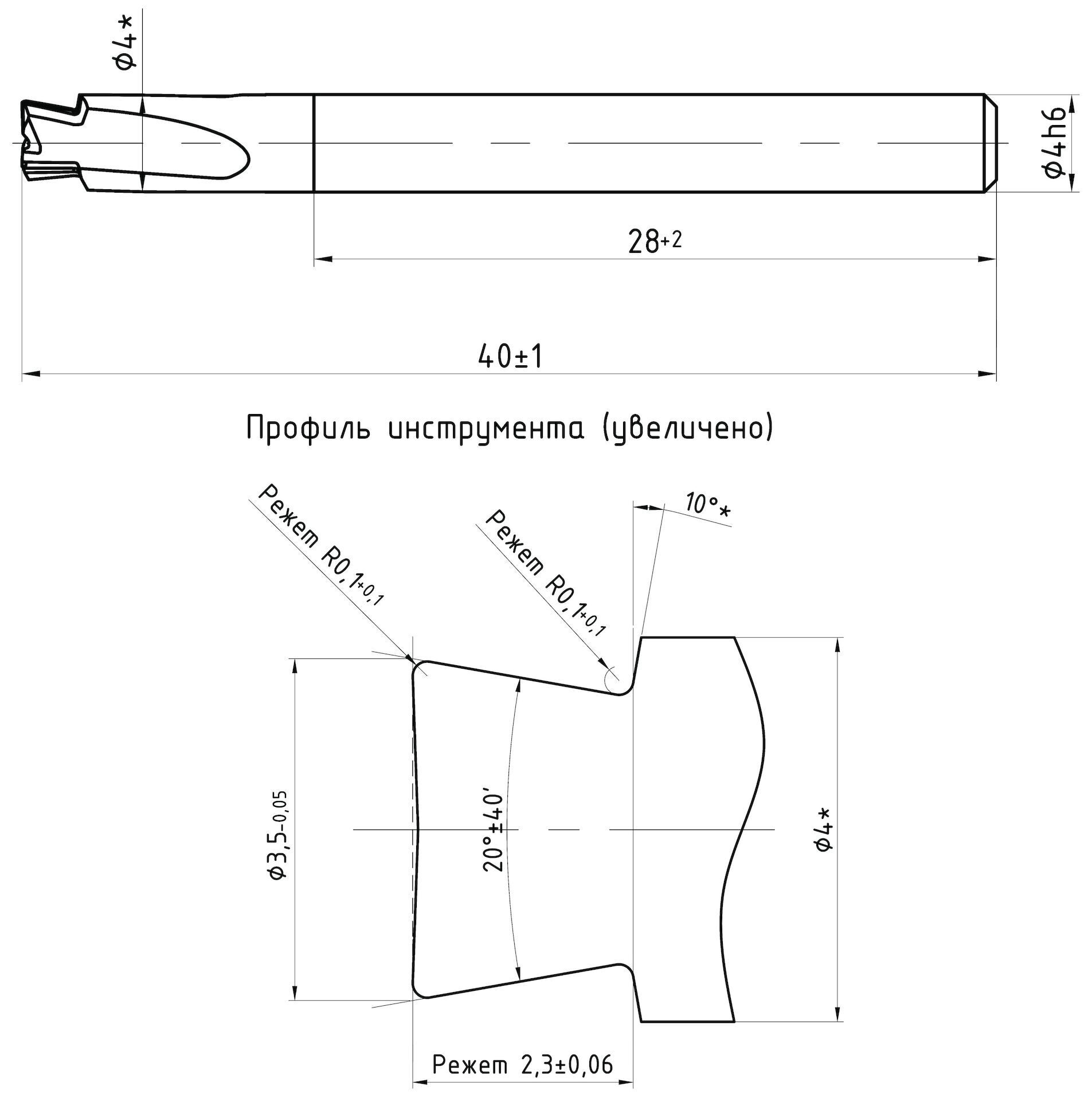

Инструмент - фреза концевая твердосплавная профильная типа "ласточкин хвост" Metallekt 2S468N. Z=3. Покрытие PVD.

ЭФФЕКТ:
-    обеспечение требований КД, - сокращение времени обработки,
-    снижение себестоимости изготовления детали.
