Кейс №21

ЗАДАЧА:

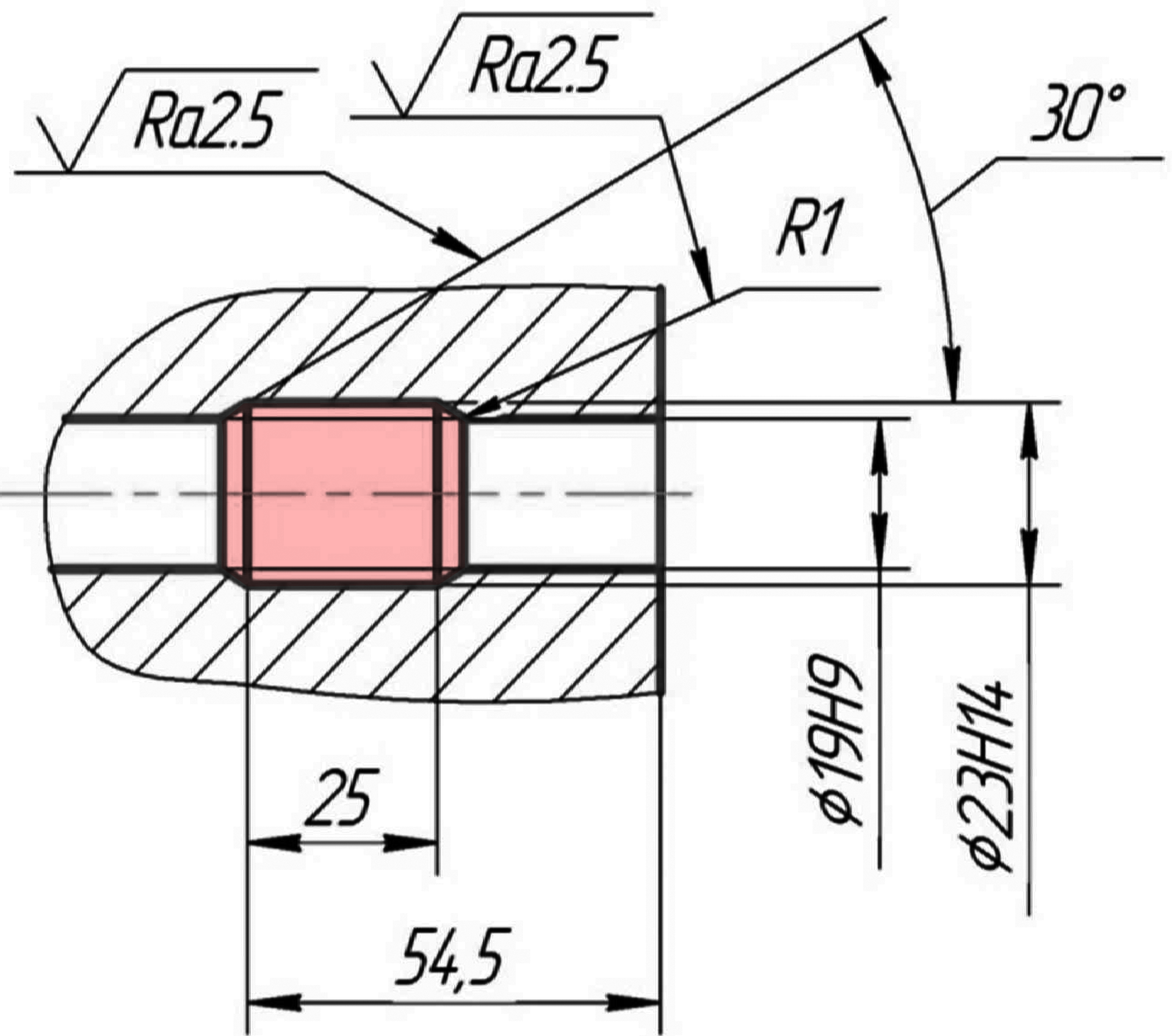

Обработать карман диаметром D23Н14 (L=25MM) В отверстии D19 на расстоянии 54,4 мм от торца детали, выдерживая два с обеспечением угла 30°, радиуса скругления R1 и шероховатости Ra2.5.
Деталь - корпус.
Материал - сталь 40Х Твердость - 28...34 HRC Оборудование - горизонтально-фрезерный станок с ЧПУ.

РЕШЕНИЕ:

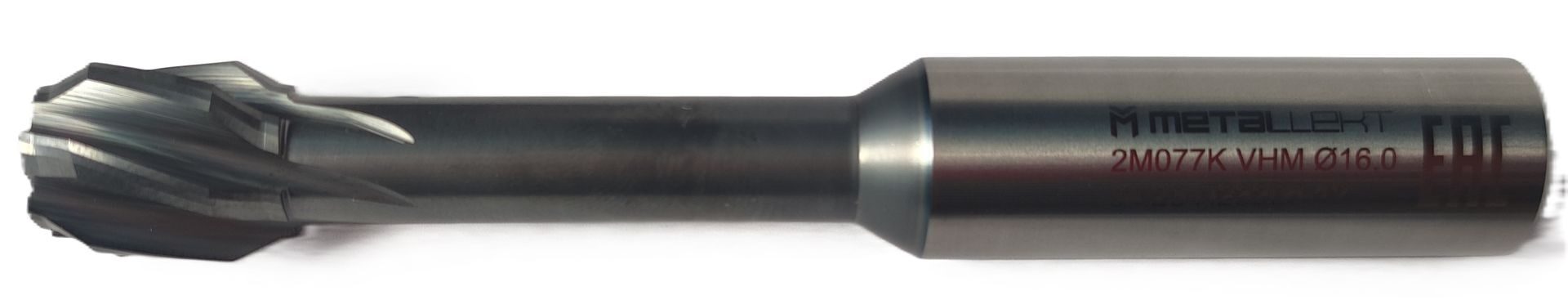

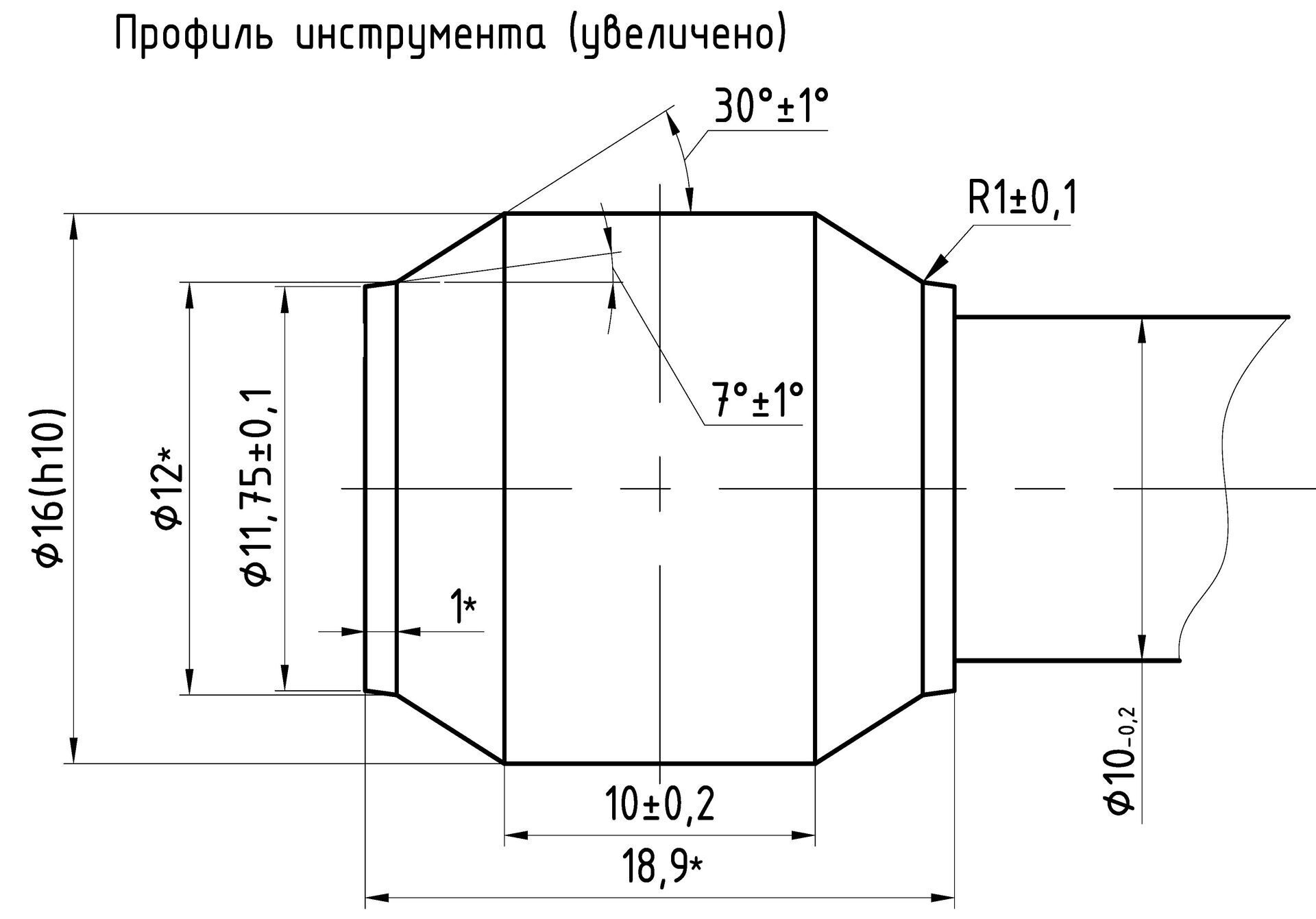

Инструмент-фреза концевая фасонная твердосплавная Metallekt2M077K. Z=6. Покрытие PVD - AITiN.

ЭФФЕКТ:
- обеспечение требований КД,
- удовлетворительная стойкость инструмента,
- замена импортного аналога,
- возможность многократного восстановления инструмента.
