Кейс №20

ЗАДАЧА:

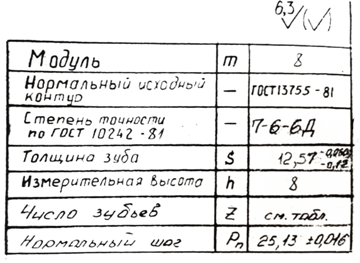

Нарезать профиль зубчатой рейки модуль  m= 8 мм выдерживая технические требования КД, замена инструмента из быстрорежущей стали.

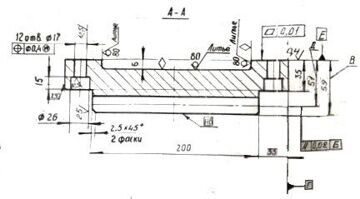

Деталь - рейка.
Материал - СЧ20 ГОСТ 1412-85.
Твердость НВ10 -1= 143...255 МПа.

РЕШЕНИЕ:

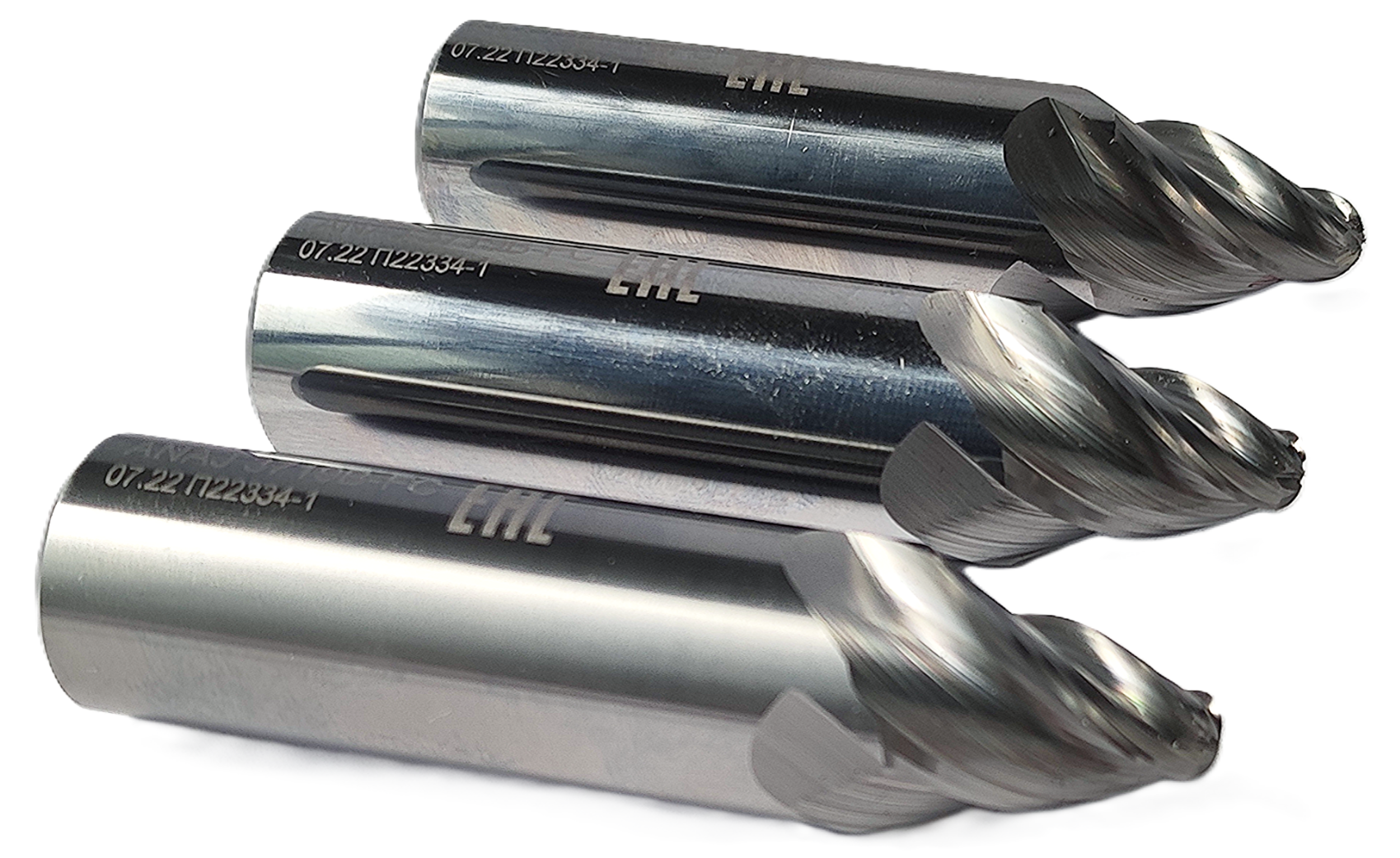

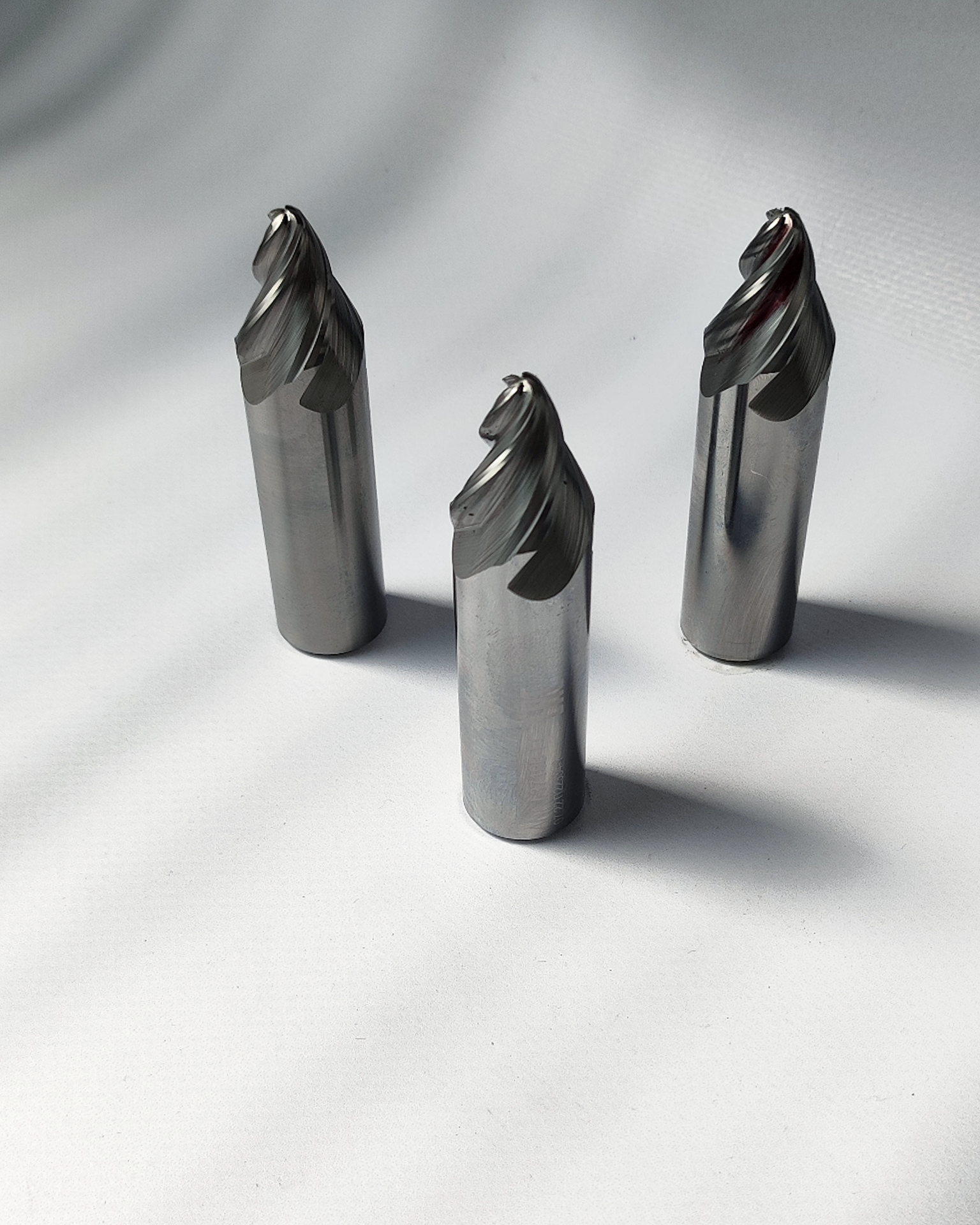

Инструмент - фреза концевая твердосплавная с цилиндрическим хвостовиком и конусным профилем рабочей части (угол 40°), со спиральной стружечной канавкой ANAJ-3719B-FC. Z=4.

ЭФФЕКТ:
- обеспечение требований КД,
- сокращение времени обработки,
- удовлетворительная стойкость инструмента,
- возможность многократного восстановления инструмента.
