Кейс №2

ЗАДАЧА:

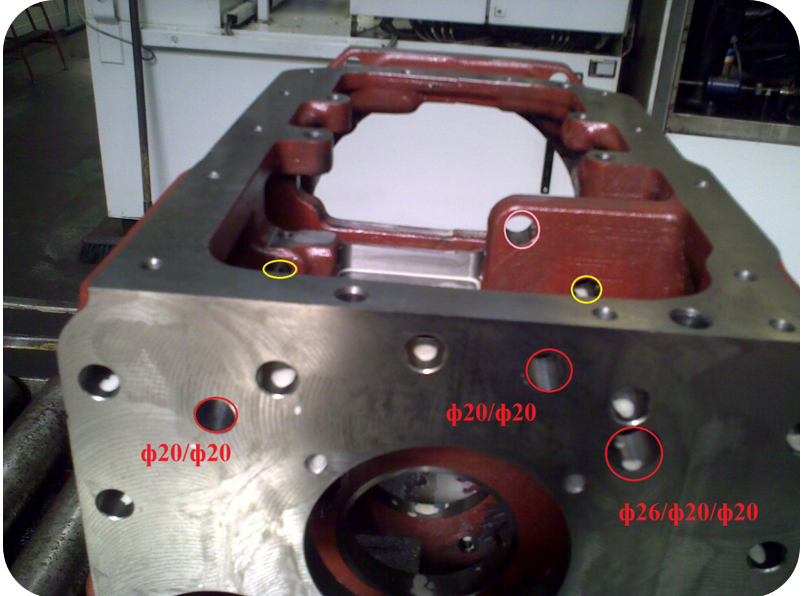

Обработка соосных отверстий D20Н9 в 3-х стенках детали с обеспечением диаметра D20 (+0,052) и требования КД по соосности отверстий - 0,05.

РЕШЕНИЕ:
Комплект инструментов:
1.    Пилотное твердосплавное сверло D19,5.

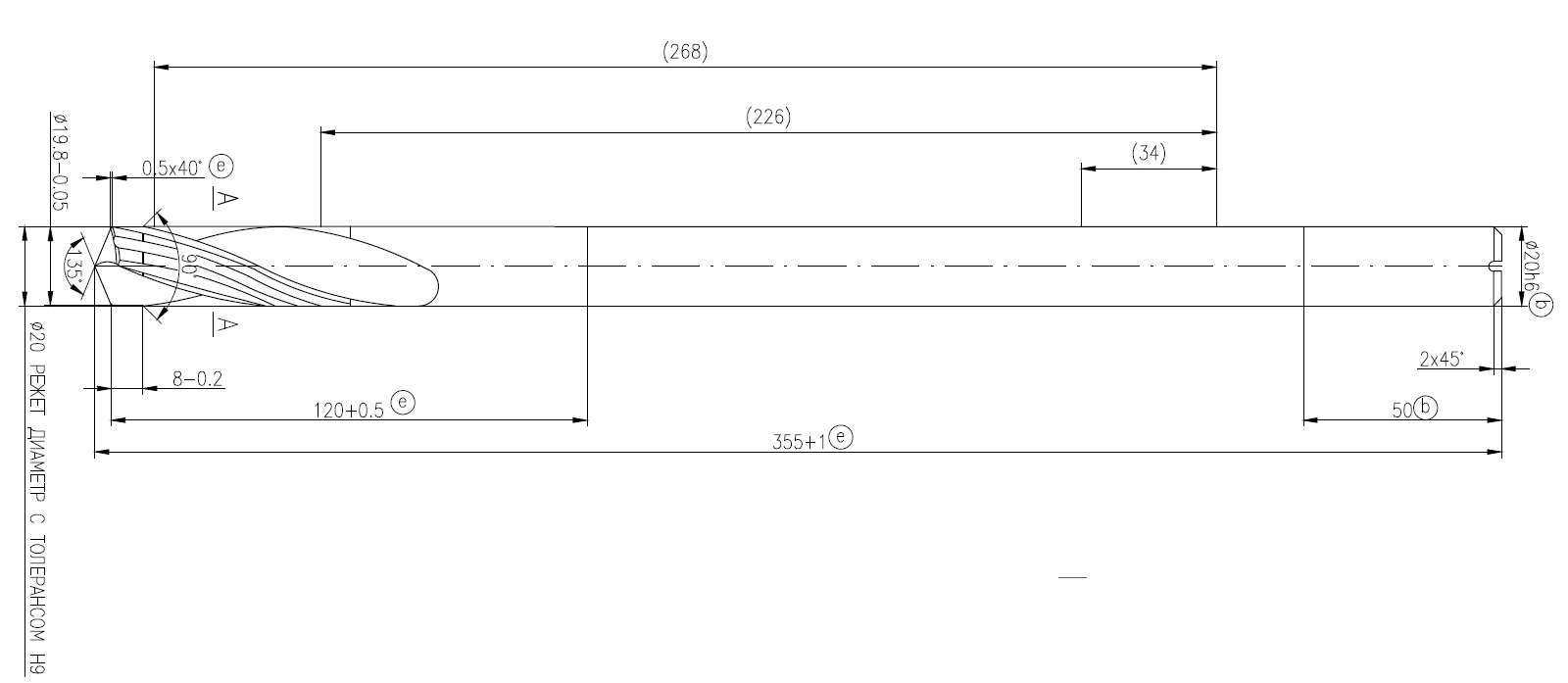

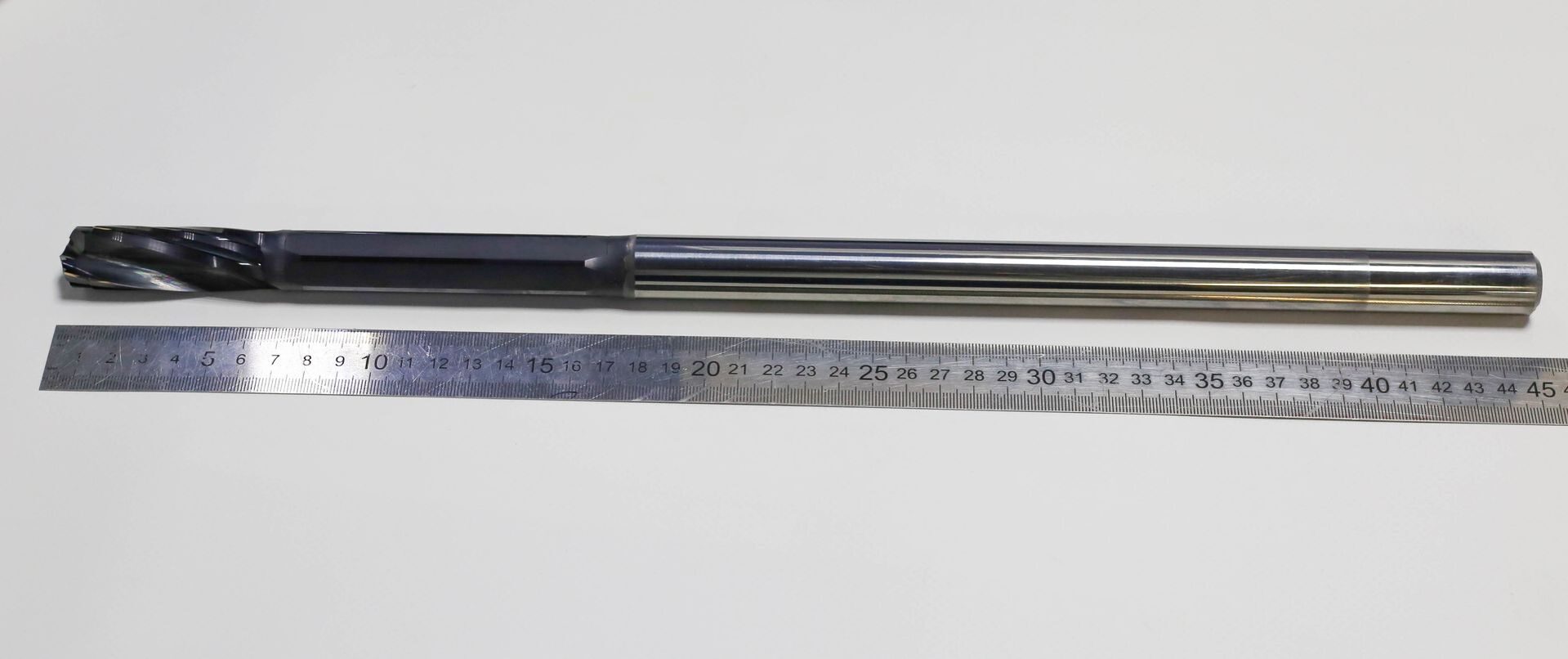

2.    Комбинированное твердосплавное сверло- развертка ANAJ-075675- DDR20000_H9_IILZ
с направлением. L=450 мм.

ЭФФЕКТ:
- обеспечение диаметра отверстия D2ОН9 с выполнением требования по соосности отверстий 0,05, - сокращение времени обработки отверстий в 3 раза, - сокращение количества проходов и инструментов с 5 до 2-х.
