Кейс №11

ЗАДАЧА:

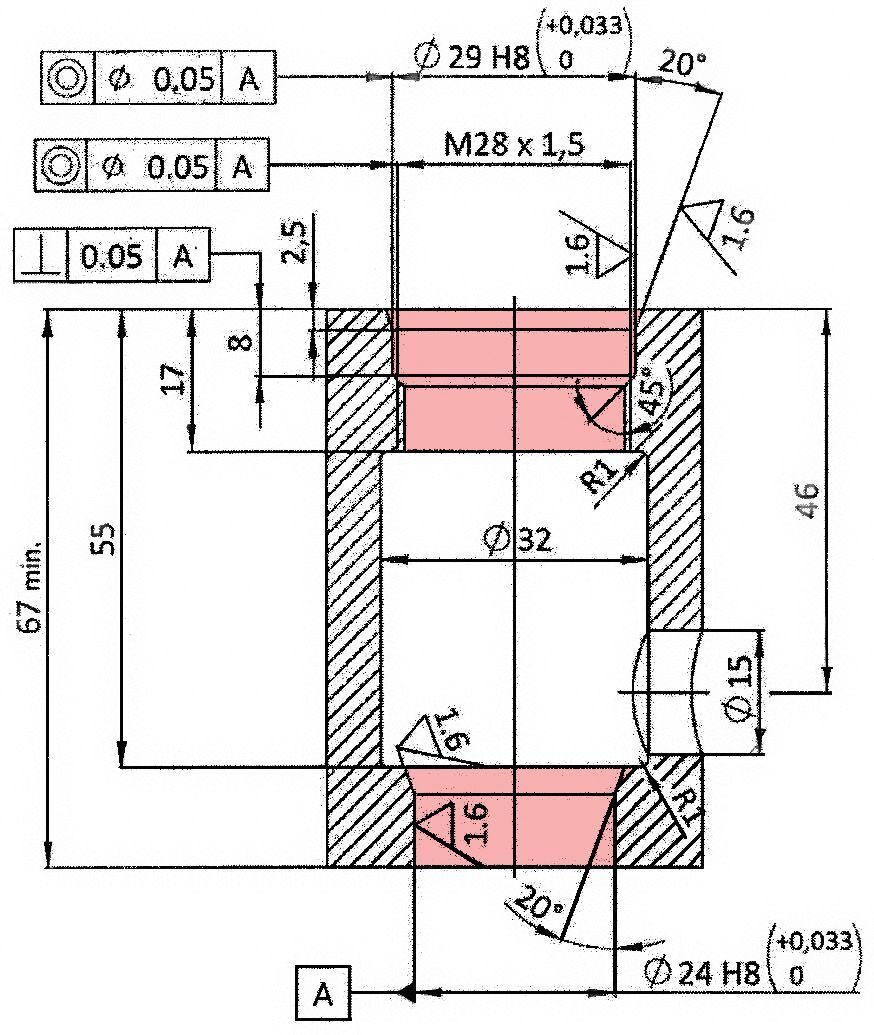

Финишная обработка двух соосных отверстий D24Н8(+0,0ЗЗ) / D29Н8 (+0,033) в 2-х стенках детали с одновременной обработкой конических фасок 2,5 х 20°, с обеспечением соосности отверстий 0,05 и шероховатости поверхностей Pal,6.
Деталь - втулка.
Материал - серый чугун СЧ25. Твердость -170...240 НВ.
Оборудование - вертикально-фрезерный станок с ЧПУ.

РЕШЕНИЕ:

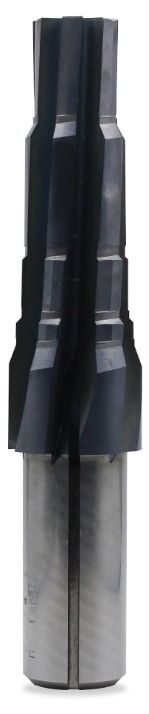

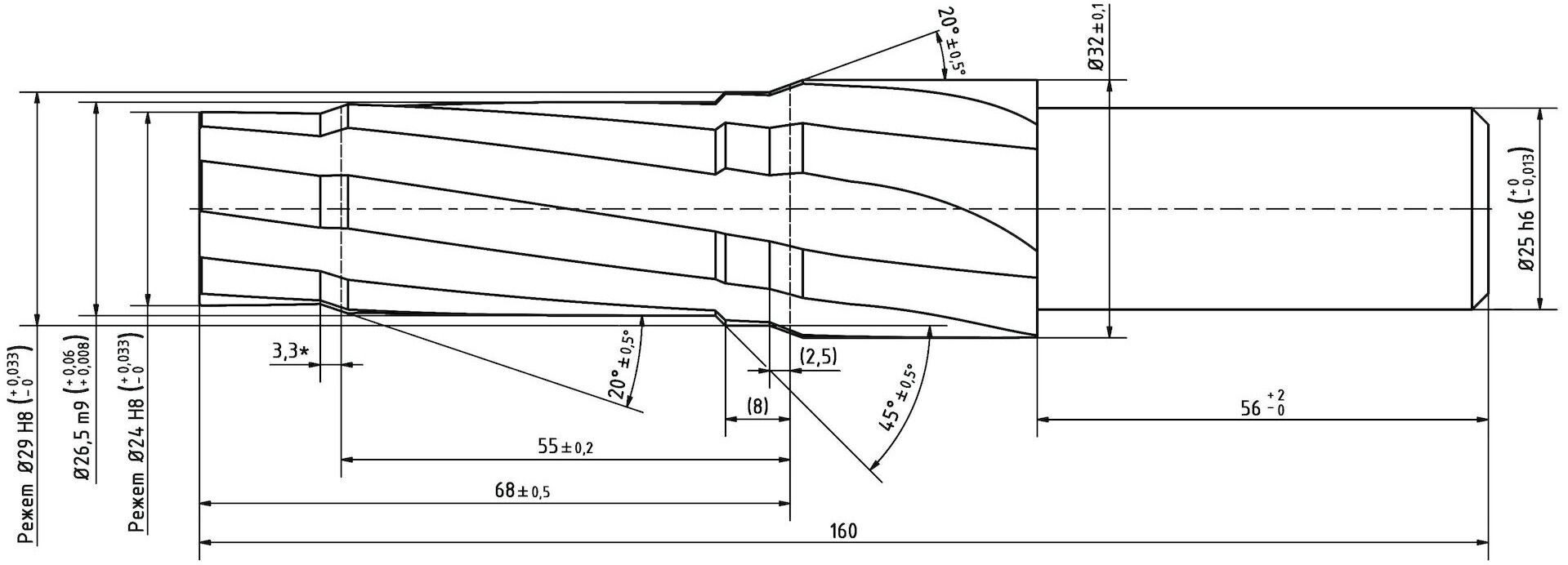

Инструмент - развертка твердосплавная ступенчатая ANAJ-2080B R-FC с цилиндрическим хвостовиком 25 DIN 6535-НА. Z=6. Износостойкое PVD покрытие - nАСо.

ЭФФЕКТ:
-    сокращение времени обработки,
-    снижение себестоимости изготовления детали.
